Przewodnik po wyborze arkuszy uszczelek wysokotemperaturowych: Które materiały nadają się do temperatur 500°C i wyższych?

1. Wprowadzenie

1.1 Dlaczego wybór odpowiedniego arkusza uszczelki wysokotemperaturowej ma znaczenie?

W przypadku ekstremalnych warunków pracy należy wybrać właściwy Arkusz uszczelki wysokotemperaturowej staje się krytyczny. Niewłaściwy wybór może prowadzić do wycieków, przestojów lub awarii podzespołów. W zastosowaniach, w których temperatura wynosi 500°C lub więcej, materiał musi być odporny nie tylko na ciepło, ale także na utlenianie, pełzanie i atak chemiczny.

1.2 Przegląd: co rozumiemy pod pojęciem usługi „500°C i powyżej”.

W tym przewodniku „powyżej 500°C” oznacza ciągłą lub cykliczną pracę na poziomie lub powyżej tego progu. Wiele standardowych arkuszy uszczelek nie może niezawodnie działać w tym zakresie, dlatego skupiamy się na rozwiązaniach do zastosowań w podwyższonych temperaturach, takich jak układy wydechowe, kołnierze kotłów, turbiny i inny sprzęt wysokotemperaturowy.

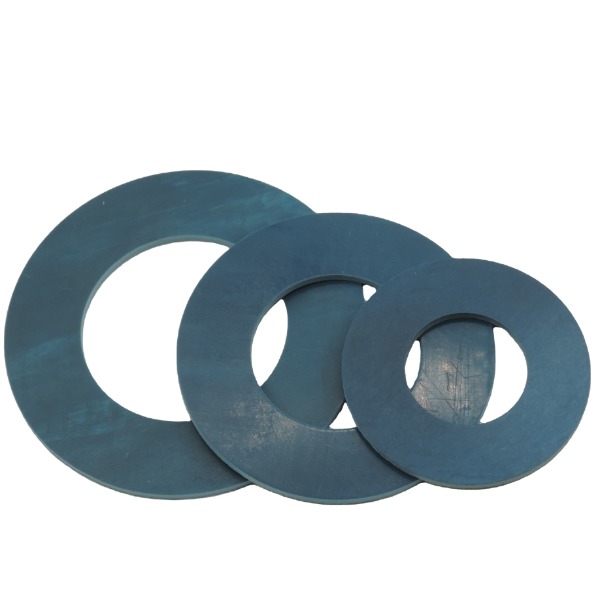

7900/7925/7950 Uszczelka kołnierza ze sprężonego włókna aramidowego/nitrylu w kolorze niebieskim

2. Zrozumienie wymagań stawianych uszczelkom wysokotemperaturowym

2.1 Temperatura, ciśnienie i środowisko chemiczne

• Temperatura: warunki ciągłe lub skokowe, potencjał utleniania powyżej ~500°C.
• Ciśnienie: wyższe ciśnienie oznacza, że ​​powierzchnie uszczelniające muszą utrzymywać uszczelnienie pod obciążeniem i naprężeniem pełzania.
• Medium chemiczne: para, gazy spalinowe, agresywne kwasy/zasady mogą towarzyszyć wysokiej temperaturze.

2.2 Konstrukcja kołnierza, kwestie obciążenia śrub i ściskania uszczelki

• Prawidłowe ustawienie kołnierzy i wykończenie powierzchni są niezbędne do wykorzystania możliwości materiału.
• Obciążenie śruby musi generować wystarczające naprężenie przy osadzaniu uszczelki bez uszkodzenia blachy.
• W wysokiej temperaturze uszczelka może się poluzować lub pełzać; konstrukcja kołnierza musi to umożliwiać.

2.3 Trwałość, odporność na utlenianie i pełzanie w wysokich temperaturach

• Niektóre materiały ulegają degradacji po utlenieniu w temperaturze powyżej ~600°C, chyba że zastosuje się specjalną obróbkę.
• Relaksacja pełzania zmniejsza z czasem naprężenia uszczelniające – istotny jest wybór blachy o niskim pełzaniu.
• Długoterminowa eksploatacja wymaga wyboru nie tylko materiałów „odpornych na temperaturę”, ale także materiałów stabilnych chemicznie.

3. Typowe materiały na płyty uszczelniające i ich przydatność do >500°C

3.1 Elastyczne arkusze na bazie grafitu

Elastyczne arkusze grafitowe są często pierwszym wyborem do uszczelniania w podwyższonych temperaturach. Mogą pracować w temperaturach do około 400–450°C w środowiskach utleniających, a przy specjalnych inhibitorach do ~500°C i więcej.

3.2 Arkusze na bazie miki/krzemianu warstwowego

Kiedy temperatury pracy zbliżają się lub przekraczają 500°C, materiały mikowe lub krzemiany warstwowe stają się opłacalne. Niektóre arkusze wytrzymują w określonych warunkach temperaturę do ~1200°C.

3.3 Wzmocnione metalem arkusze uszczelek wysokotemperaturowych (półmetalowe, z płaszczem metalowym itp.)

W przypadku ekstremalnych warunków, w których występuje wysoka temperatura, ciśnienie i agresywne media, blachy półmetalowe lub wzmocnione metalem zapewniają wsparcie konstrukcyjne przy zastosowaniu wypełniaczy wysokotemperaturowych. Są idealne, gdy zwykła elastyczna płachta nie wystarczy.

3.4 Tabela porównawcza: materiał, maksymalna temperatura i kluczowe cechy

Aby szybko porównać opcje:

*Ciągłe wartości znamionowe temperatury – skoki lub przejściowe wartości szczytowe mogą się różnić i wymagać dodatkowego marginesu.

4. Jak wybrać Arkusz uszczelki wysokotemperaturowej dla Twojej aplikacji (krok po kroku)

4.1 Zdefiniuj warunki pracy (temperatura, ciśnienie, medium)

• Zidentyfikuj maksymalną ciągłą temperaturę, a także wszelkie przejściowe wartości szczytowe.
• Określić ciśnienie wewnętrzne, klasę kołnierza i medium (para, gaz, kwas itp.).
• Zanotuj, czy obecne jest środowisko tlenowe/utleniające (ma to wpływ na wybór materiału powyżej ~600°C).

4.2 Dopasuj możliwości materiałowe (na przykład używając Arkusz uszczelki wysokotemperaturowej for 500 °C applications )

Skorzystaj z powyższej tabeli porównawczej, aby dostosować swoje warunki do limitów materiałowych. Na przykład, jeśli powierzchnie kołnierzy pracują w temperaturze 550°C w środowisku pary, wówczas sam elastyczny grafit może mieć marginalne znaczenie; możesz potrzebować miki lub blachy wzmocnionej metalem.

4.3 Sprawdź warunki obciążenia kołnierza i śruby

• Upewnić się, że sztywność kołnierza, moment dokręcania śrub i naprężenie osadzenia uszczelki są odpowiednie dla wybranego arkusza uszczelki.
• Źle dopasowana konstrukcja kołnierza może uniemożliwić działanie uszczelki nawet w wysokich temperaturach.

4.4 Weź pod uwagę długoterminową wydajność i konserwację

• Wybierz odporność na pełzanie, stabilność na utlenianie, odporność chemiczną i żywotność.
• Jeśli oceniasz **niezawierający azbestu arkusz uszczelki wysokotemperaturowej powyżej 500°C**, upewnij się, że spoiwo, włókna i wzmocnienie nie zawierają azbestu i są sprawdzone pod względem przydatności do użytku.

4.5 Przykładowy schemat/tabela podejmowania decyzji dla jak wybrać wysokotemperaturową uszczelkę do 500°C plus serwis

5. Studium przypadku / zastosowanie w świecie rzeczywistym na tle naszej firmy

5.1 Wprowadzenie do naszej firmy – JiangsuJintaiSealingTechnologyCo.,Ltd. i kontekst marki

Założona w 2004 roku i zlokalizowana w Taixing w prowincji Jiangsu, nasza firma zyskała solidną reputację dzięki wieloletniemu doświadczeniu w produkcji, kompleksowym systemom zarządzania jakością i eksportowi do Europy Wschodniej, Azji Południowo-Wschodniej i Afryki. Pod naszą marką wysokiej klasy produktów uszczelniających koncentrujemy się na dostarczaniu wysokiej jakości rozwiązań uszczelniających dla przemysłu morskiego, energetycznego, żelaznego i stalowego, chemicznego i maszynowego.

5.2 Jak stosujemy proces selekcji w projekcie wysokotemperaturowym powyżej 500°C

W niedawnym projekcie dla klienta z branży energetycznej temperatura pracy kołnierza wynosiła ~550°C, a medium była przegrzana para z dodatkiem gazów utleniających. Stosując powyższy proces krok po kroku, wybraliśmy arkusz na bazie miki wzmocniony nośnikiem ze stali nierdzewnej, dzięki czemu uszczelka wytrzyma wysoką temperaturę i ciśnienie bez pełzania lub przedwczesnego uszkodzenia.

5.3 Kluczowe wnioski i najlepsze praktyki

• Zawsze wyraźnie określaj temperaturę, ciśnienie i medium *z góry*.
• Wysokotemperaturowe arkusze uszczelek są tak dobre, jak konstrukcja kołnierza i montaż.
• Konserwacja i kontrola: po zainstalowaniu należy monitorować oznaki pełzania, utleniania lub relaksacji.

6. Wskazówki dotyczące konserwacji, instalacji i długoterminowego serwisu

6.1 Najlepsze praktyki instalacyjne w przypadku arkuszy uszczelek wysokotemperaturowych

• Dokładnie oczyścić powierzchnie kołnierzy; zapewnić płaskość i równoległość.
• Zastosuj właściwy moment dokręcania śrub i w razie potrzeby dokręć ponownie po cyklu termicznym.
• Zastosuj odpowiednie naprężenie przy osadzaniu uszczelki i unikaj nadmiernego ściskania, które mogłoby uszkodzić materiał arkusza o wysokiej temperaturze.

6.2 Monitorowanie i kontrola podczas serwisu

• Sprawdź, czy nie ma kompresji pełzającej, nieszczelności kołnierza i rozluźnienia uszczelki.
• Sprawdź wizualnie (jeśli to możliwe) lub monitorując nietypowe wahania temperatury lub ciśnienia.

6.3 Typowe rodzaje awarii i sposoby ich unikania

• Utlenianie arkusza grafitowego w przypadku użytkowania poza jego środowiskiem znamionowym → wybierz produkt na bazie miki w atmosferze utleniającej.
• Relaksacja pełzania prowadząca do ścieżek wycieków → zapewnić odpowiednie naprężenia osadzające i solidną konstrukcję kołnierza.
• Niewspółosiowość kołnierza lub nierówne obciążenie śrub → zapewnić prawidłowy proces montażu.

7. Często zadawane pytania

• Pytanie 1: Jaką maksymalną temperaturę może wytrzymać typowy wysokotemperaturowy arkusz uszczelniający?
  A1: To zależy od materiału. Na przykład elastyczny grafit może wytrzymać ~450-500°C w powietrzu utleniającym; W odpowiednich warunkach arkusze miki wytrzymują temperaturę do ~800-1200°C.
• Pytanie 2: Czy mogę używać blachy na bazie gumy do pracy w temperaturze 500°C?
  A2: Generalnie nie. Arkusze gumowe/elastomerowe mają zazwyczaj temperaturę znacznie poniżej 300–400°C. Potrzebujesz kompozytowego lub nieorganicznego arkusza wysokotemperaturowego.
• Pytanie 3: Co oznacza „bezazbestowa płyta uszczelniająca odporna na wysokie temperatury powyżej 500°C”?
  A3: Oznacza to, że w arkuszu zastosowano nowoczesne włókna lub wypełniacze nieorganiczne (mika, krzemian warstwowy, grafit itp.) bez azbestu i jest przystosowany do ciągłej pracy w temperaturze powyżej 500°C. Zawsze potwierdzaj arkusze danych i certyfikaty.
• Pytanie 4: Czy przygotowanie kołnierza jest ważne w przypadku stosowania arkuszy uszczelek pracujących w wysokich temperaturach?
  Odpowiedź 4: Tak – nawet najlepsza blacha będzie przeciekać, jeśli powierzchnie kołnierzy są złe, śruby nie są dokręcone odpowiednim momentem lub naprężenie osadzania jest niewystarczające.
• Pytanie 5: Jak często powinienem sprawdzać uszczelkę zamontowaną na 500°C plus serwis?
  A5: Zależy to od zastosowania, ale zaleca się regularną kontrolę po pierwszych cyklach termicznych i okresowe kontrole pod kątem pełzania lub odkształcenia po ściskaniu. W przypadku wystąpienia nietypowych zdarzeń (nadmierna temperatura, skoki ciśnienia) konieczna jest natychmiastowa kontrola.

8. Wniosek

Wybór prawa Arkusz uszczelki wysokotemperaturowej (a zwłaszcza odpowiedni wariant, gdy potrzebujesz pliku Arkusz uszczelki wysokotemperaturowej material selection guide 500°C ) to proces wieloczynnikowy obejmujący temperaturę, ciśnienie, medium, konstrukcję kołnierza i instalację. Systematycznie wykonując powyższe kroki i wybierając właściwy materiał (np Niezawierająca azbestu płyta uszczelniająca odporna na temperatury powyżej 500°C lub blacha dostosowana do ekstremalnych zastosowań), możesz zapewnić niezawodne uszczelnienie i długą żywotność sprzętu. Jako doświadczony producent/eksporter posiadający kompleksowe systemy jakości i zaangażowanie w globalne projekty, w JiangsuJintaiSealingTechnologyCo., Ltd. z radością witamy możliwości pomocy w wyzwaniach związanych z uszczelnianiem w wysokich temperaturach.
